Shader实验室：remap函数

Question

remap字面意思为重映射，它将值从一个范围重映射到另一个范围。该算法不属于shader api的一部分，但是在实际开发中又显得很重要。

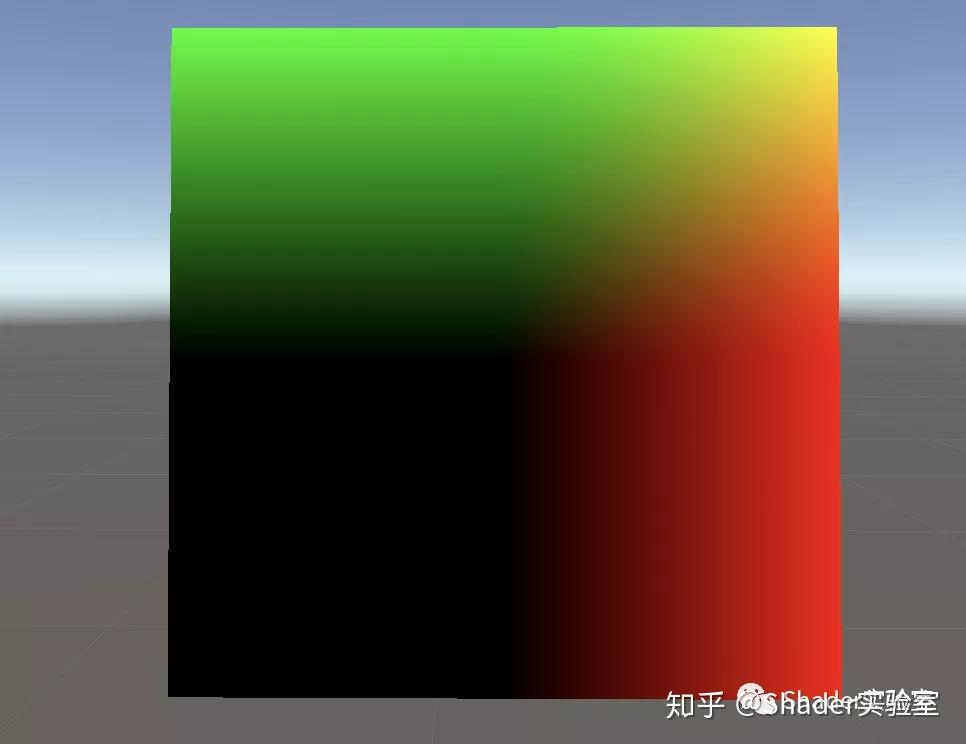

上图演示的是用remap算法把uv的横纵坐标从01范围转变为-11范围(UV坐标从左下角开始计算)，remap算法与smoothstep算法（可参考Shader实验室:smoothstep函数一节）中的某一部分计算方式有点类似，下面我们进入原理部分。

原理

要介绍remap算法，就不得不先介绍下它的公式。

remap算法公式: y = (x - t1) / (t2 - t1) * (s2 - s1) + s1。

先分析其前半部分: y = (x - t1) / (t2 - t1)。

假设 t2 = 0.7， t1 = - 0.8 代入至公式中，可得：

y = (x - (-0.8)) / (0.7 - (-0.8))，从代入式可知：

当 x = -0.8 时，y = 0；

当 x = 0.7 时，y = 1；

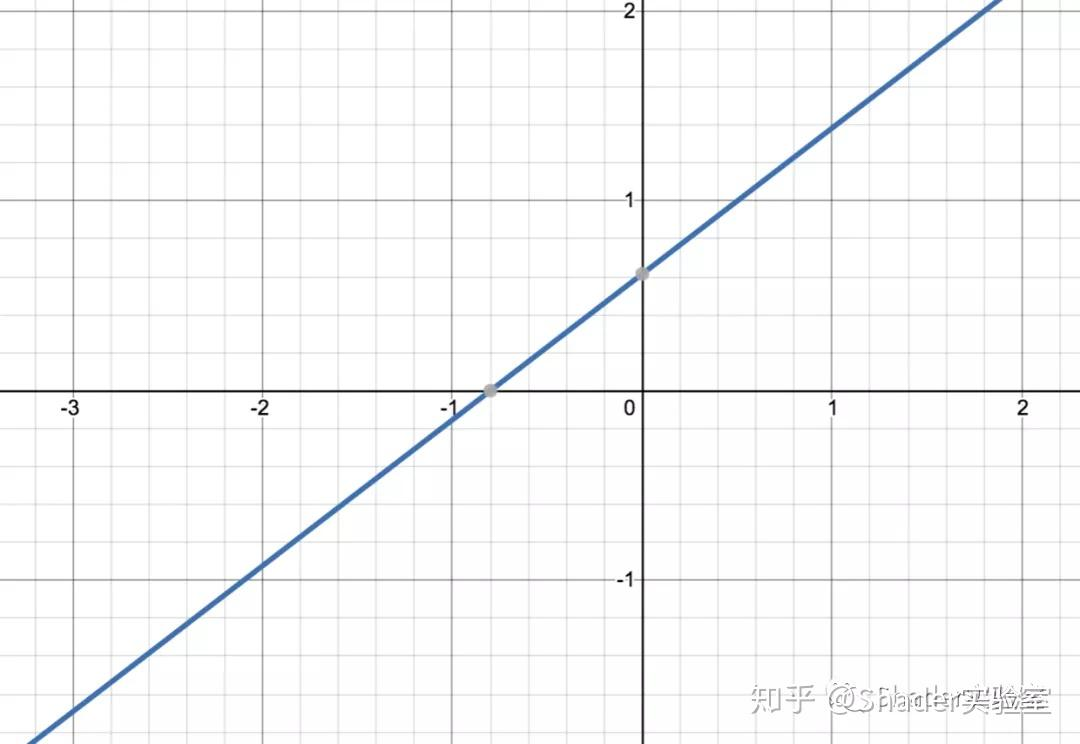

根据结论我们作图如下：

根据求取的结果与示意图，我们可得出如下结论：

当x = t1时，y = 0；

当x = t2时，y = 1；

该结论很重要，它可以使我们很容易在思考该类问题时，在大脑中建立抽象的坐标系，这让我们处理图形图像相关问题时显得更加得心应手。

前半部分的计算我们已经分析完毕了，其实这部分算法也是remap算法，因为它已经能让我们达到重映射的目的了。接下来我们结合整个公式进行分析，分析方式还是以代入数字的方式进行。

对 y = (x - t1) / (t2 - t1) * (s2 - s1) + s1 公式进行数字代入。

假设 t2 = 0.7，t1 = -0.8保持不变，令s2 = 0.3，s1 = 0.2待入至公式得：

y = (x - (-0.8)) / (0.7 - (-0.8)) * (0.3 - 0.2) + 0.2。

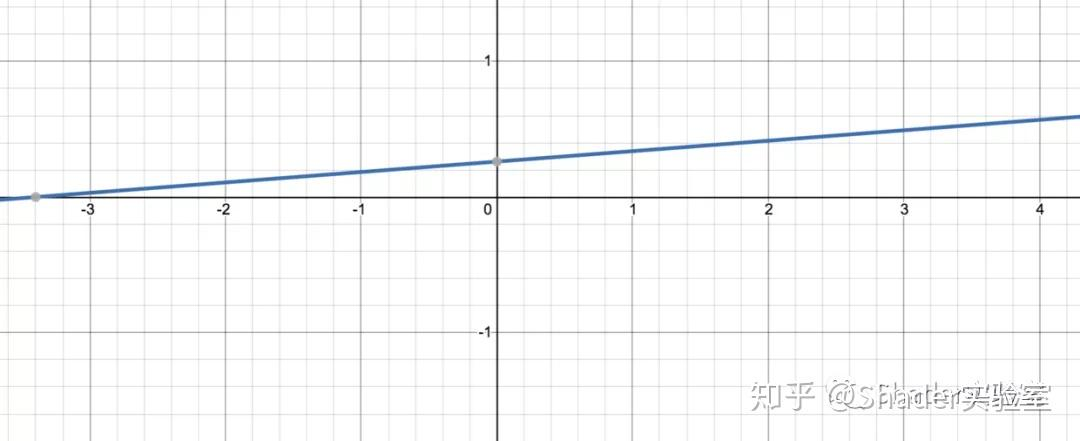

根据代入结果，作图如下：

可得结果：

当 x = -0.8时，y = 0.2；

当 x = 0.7 时， y = 0.3；

也就是，

当 x = t1 时，y = s1；

当 x = t2 时，y = s2；

根据分析结果，下面进入实验部分，我们会做出文章开头那张图片的效果，并对其进行进一步处理。

实验

首先新建Shader与材质文件，Shader文件选择Unlit类型。
在Shader Pass内部定义remap函数，如下：

half remap(half x, half t1, half t2, half s1, half s2)
{
    return (x - t1) / (t2 - t1) * (s2 - s1) + s1;
}

在Pass中的frag函数进行如下操作：

fixed4 frag (v2f i) : SV_Target
{
    //当uv.x = 0时，结果等于 s1 = -1
    //当uv.x = 1.0时，结果等于 s2 = 1
    half remapX = remap(i.uv.x, 0, 1.0, -1.0, 1.0);
    //当uv.y = 0时，结果等于 s1 = -1
    //当uv.y = 1.0时，结果等于 s2 = 1
    half remapY = remap(i.uv.y, 0, 1.0, -1.0, 1.0);
    return float4(remapX, remapX, 0, 1);
}

完成Shader代码，赋值该Shader到新建的材质，并把该材质赋予Quad

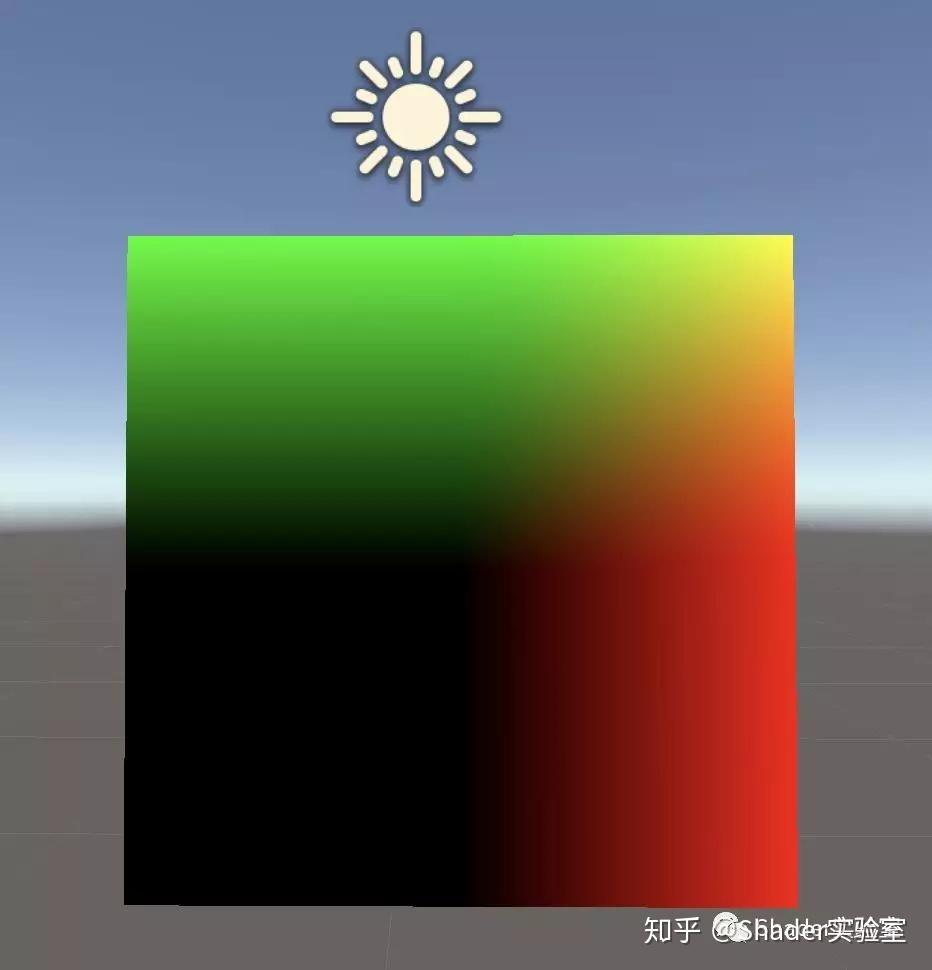

得到的结果如下：
