MSAA 是 “多重采样抗锯齿”（Multi-Sampling Anti-aliasing）的缩写。抗锯齿（Anti-aliasing）指的是试图解决锯齿问题 —— 当我们把矢量图形绘制为离散像素时，出现的那种边缘块状化现象就是锯齿。

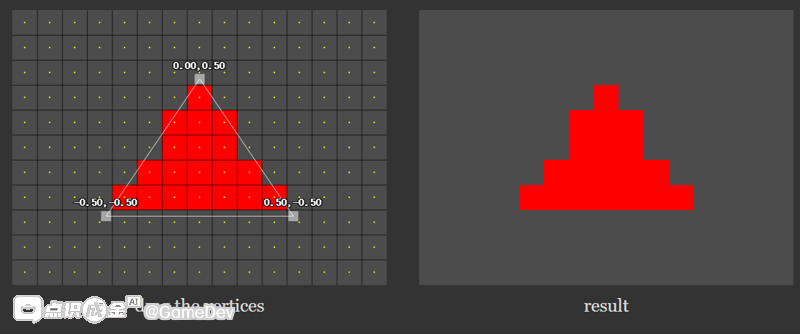

在关于基础知识的文章中，我们已经介绍过 WebGPU 的绘制原理：它会获取顶点着色器中通过 @builtin(position)返回的裁剪空间顶点，每 3 个顶点计算出一个三角形，然后对三角形内部每个像素的中心调用片段着色器，以确定该像素应呈现的颜色。
上面这个三角形的边缘非常粗糙。我们可以尝试提高分辨率，但受限于显示器自身的分辨率，最高也只能达到屏幕的物理分辨率，这可能仍不足以消除边缘的块状感。

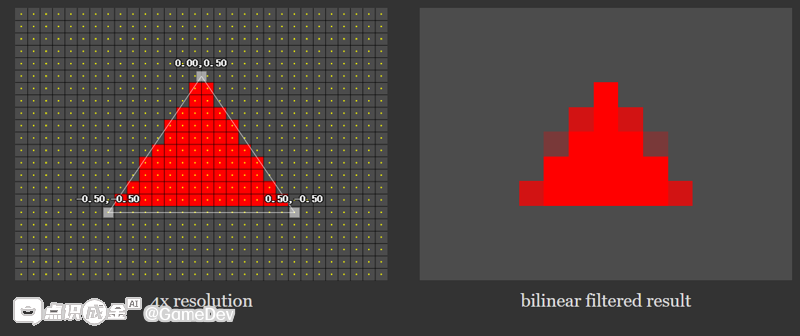

一种解决方案是使用更高的分辨率进行渲染。例如，我们可以将分辨率提高 4 倍（宽和高各增加 1 倍），然后通过 “双线性滤波” 将渲染结果缩放至画布大小。关于 “双线性滤波” 的具体内容，我们在纹理相关的文章中已经介绍过。

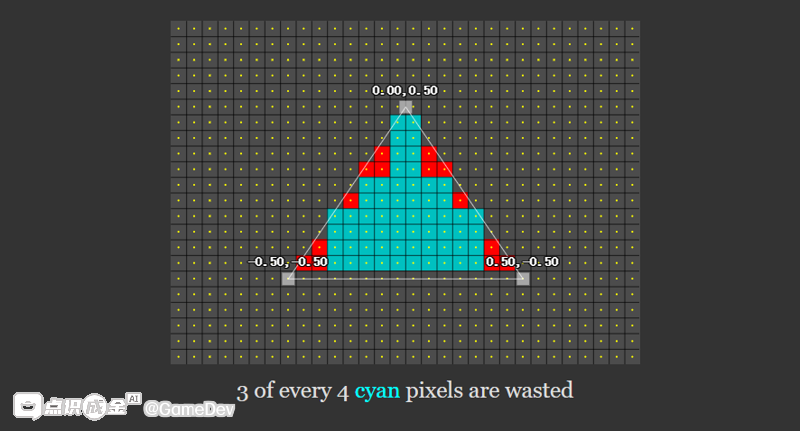

这种解决方案虽然有效，但存在浪费。左侧图像中每 2x2 的像素块会被转换为右侧图像中的 1 个像素，然而很多时候，这 4 个像素可能都位于三角形内部 —— 此时根本不需要抗锯齿，因为这 4 个像素都是红色的。
（也就是说，在图形内部的区域，高分辨率渲染的额外像素并不会提升画质，却消耗了更多的计算资源，这就是这种方法的低效之处。）
绘制 4 个红色像素而非 1 个像素，完全是种浪费。GPU 会调用 4 次片段着色器，而片段着色器往往规模较大且运算量繁重，因此我们希望尽可能减少其调用次数。即便三角形只覆盖了 3 个像素，也会出现这种不必要的开销。
（这种高分辨率渲染方案的问题在于，无论像素是否处于图形边缘 —— 也就是是否真正需要抗锯齿处理 —— 都会消耗同等的计算资源，导致性能浪费。而 MSAA 等多重采样技术的优势就在于，它只针对边缘区域的像素进行额外采样，从而在保证抗锯齿效果的同时减少计算量。）

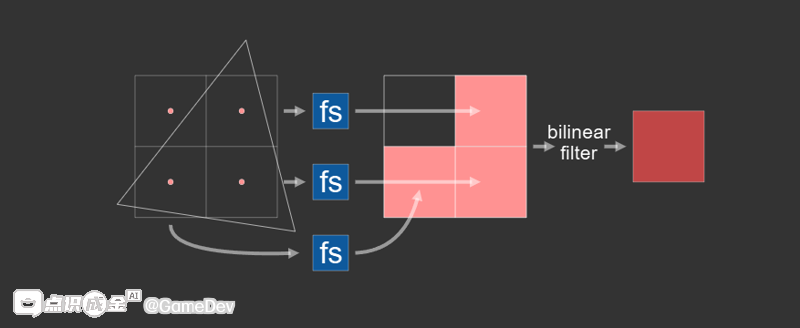

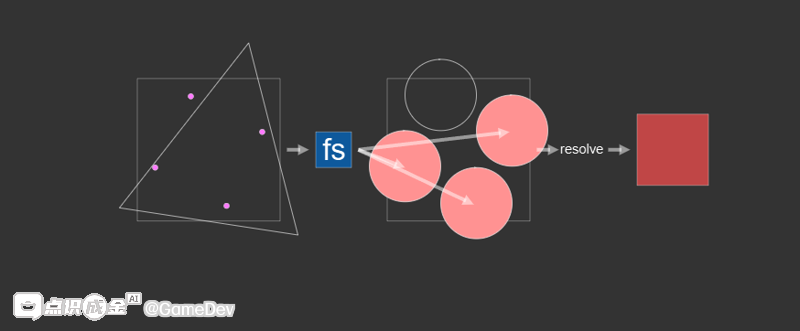

上面这种情况中，在4倍分辨率渲染模式下，当三角形覆盖3个像素中心时，片段着色器会被调用3次，之后我们再对结果进行双线性滤波。 而这正是多重采样MSAA更高效的地方：我们创建一种特殊的“多重采样纹理”。当我们向多重采样纹理绘制三角形时，只要4个采样点中有任何一个位于三角形内部，GPU就会调用一次片段着色器，随后仅向那些位于三角形内部的采样点写入结果。 （简单来说，多重采样不会像高分辨率渲染那样对每个像素重复调用片段着色器，而是通过一次调用就能确定多个采样点的颜色，既保证了边缘抗锯齿效果，又大幅减少了片段着色器的调用次数，从而提升效率。）
在上面的多重采样渲染场景中，当三角形覆盖 3 个采样点时，片段着色器仅会被调用 1 次，之后我们对结果进行 “解析”（resolve）。即便三角形覆盖了全部 4 个采样点，流程也类似：片段着色器同样只调用 1 次，但结果会写入所有 4 个采样点。
需要注意的是，4 倍分辨率渲染中，CPU 会检查 4 个像素的中心是否位于三角形内部；而多重采样渲染则不同，GPU 检查的是 “采样点位置”，这些位置并非呈网格分布。同样，采样值本身也不代表网格结构，因此 “解析” 过程并非双线性滤波，具体方式由 GPU 决定。显然，这种非中心分布的采样点位置，在大多数情况下能带来更好的抗锯齿效果。
如何使用多重采样
那么我们该如何使用多重采样呢？主要通过以下三个基本步骤：
- 将渲染管道设置为渲染到多重采样纹理
- 创建一个与最终纹理尺寸相同的多重采样纹理
- 将渲染通道设置为渲染到多重采样纹理，并解析到最终纹理（即我们的画布）
为简单起见，让我们以三角形示例为例，添加多重采样功能。
第一步：将渲染管道设置为渲染到多重采样纹理
要实现这一点，需要在创建渲染管道时配置 multisample属性，指定采样数量（如 4x MSAA）：
const pipeline = device.createRenderPipeline({
label: 'our hardcoded red triangle pipeline',
layout: 'auto',
vertex: {
module,
},
fragment: {
module,
targets: [{ format: presentationFormat }],
},
multisample: {
count: 4,
},
});
添加上述多重采样设置后，该渲染管道就能渲染到多重采样纹理了。
第二步：创建一个与最终纹理尺寸相同的多重采样纹理
我们的最终纹理是画布的纹理。由于画布可能会改变尺寸（比如用户调整窗口大小时），我们会在渲染时创建这个多重采样纹理。
可以这样实现：
let multisampleTexture;
function render () {
// 从画布上下文上下文中 (context) 中获取当前纹理
const canvasTexture = context.getCurrentTexture ();
// 如果多重采样纹理不存在，或者尺寸不匹配，则创建一个新的
if (!multisampleTexture ||
multisampleTexture.width !== canvasTexture.width ||
multisampleTexture.height !== canvasTexture.height) {
// 如果已有多重采样纹理，先销毁它
if (multisampleTexture) {
multisampleTexture.destroy ();
}
// 创建一个与画布尺寸匹配的新多重采样纹理
multisampleTexture = device.createTexture ({
format: canvasTexture.format, // 与画布纹理格式一致
usage: GPUTextureUsage.RENDER_ATTACHMENT, // 用途为渲染附件
size: [canvasTexture.width, canvasTexture.height], // 尺寸与画布相同
sampleCount: 4, // 4 倍多重采样
});
}
...
上面的代码会在两种情况下创建多重采样纹理：（a）当我们还没有多重采样纹理时；（b）当已有的多重采样纹理与画布尺寸不匹配时。我们创建的纹理与画布尺寸相同，并且通过添加 sampleCount: 4将其设置为多重采样纹理。
第三：将渲染通道设置为渲染到多重采样纹理并解析到最终纹理（即我们的画布）
要实现这一点，需要在渲染通道描述符中指定多重采样纹理作为渲染目标，并将画布纹理设置为解析目标。示例如下：
// 将多重采样纹理设置为渲染目标纹理
renderPassDescriptor.colorAttachments [0].view =
multisampleTexture.createView ();
// 将画布纹理设置为多重采样纹理的 "解析" 目标
renderPassDescriptor.colorAttachments [0].resolveTarget =
canvasTexture.createView ();
解析（Resolving）是将多重采样纹理转换为我们实际需要尺寸的纹理的过程。在本例中，就是转换为画布的尺寸。前面我们在 4 倍分辨率渲染的方案中，是通过手动对 4 倍尺寸的纹理进行双线性滤波来得到 1 倍尺寸纹理的。这两种过程有些类似，但对于多重采样纹理来说，解析实际上并不是双线性滤波。具体可参考下述代码：
async function main() {
// 请求WebGPU适配器和设备
const adapter = await navigator.gpu?.requestAdapter();
const device = await adapter?.requestDevice();
if (!device) {
fail('需要支持WebGPU的浏览器');
return;
}
// 从canvas获取WebGPU上下文并配置
const canvas = document.querySelector('canvas');
const context = canvas.getContext('webgpu');
const presentationFormat = navigator.gpu.getPreferredCanvasFormat();
context.configure({
device,
format: presentationFormat,
});
// 创建着色器模块 - 包含顶点着色器和片段着色器
const module = device.createShaderModule({
label: '我们的硬编码红色三角形着色器',
code: `
// 顶点着色器：定义三角形的三个顶点位置
@vertex fn vs(
@builtin(vertex_index) vertexIndex : u32
) -> @builtin(position) vec4f {
let pos = array(
vec2f( 0.0, 0.5), // 顶部中心
vec2f(-0.5, -0.5), // 底部左侧
vec2f( 0.5, -0.5) // 底部右侧
);
return vec4f(pos[vertexIndex], 0.0, 1.0);
}
// 片段着色器：返回红色
@fragment fn fs() -> @location(0) vec4f {
return vec4f(1, 0, 0, 1); // 红色 (RGBA)
}
`,
});
// 创建渲染管道
const pipeline = device.createRenderPipeline({
label: '我们的硬编码红色三角形管道',
layout: 'auto',
vertex: {
module, // 使用上面定义的着色器模块
},
fragment: {
module, // 使用上面定义的着色器模块
targets: [{ format: presentationFormat }], // 输出格式与画布匹配
},
multisample: {
count: 4, // 启用4x多重采样抗锯齿
},
});
// 渲染通道描述符
const renderPassDescriptor = {
label: '我们的基础画布渲染通道',
colorAttachments: [
{
// view: 渲染时会填充这个值
clearValue: [0.3, 0.3, 0.3, 1], // 灰色背景
loadOp: 'clear', // 加载操作：清除
storeOp: 'store', // 存储操作：保存
},
],
};
// 多重采样纹理变量
let multisampleTexture;
// 渲染函数
function render() {
// 从画布上下文获取当前纹理
const canvasTexture = context.getCurrentTexture();
// 如果多重采样纹理不存在，或者尺寸不匹配，则创建新的
if (!multisampleTexture ||
multisampleTexture.width !== canvasTexture.width ||
multisampleTexture.height !== canvasTexture.height) {
// 如果已有多重采样纹理，先销毁它
if (multisampleTexture) {
multisampleTexture.destroy();
}
// 创建与画布尺寸匹配的新多重采样纹理
multisampleTexture = device.createTexture({
format: canvasTexture.format, // 与画布纹理格式一致
usage: GPUTextureUsage.RENDER_ATTACHMENT, // 用途为渲染附件
size: [canvasTexture.width, canvasTexture.height], // 尺寸与画布相同
sampleCount: 4, // 4x多重采样
});
}
// 将多重采样纹理设置为渲染目标
renderPassDescriptor.colorAttachments[0].view =
multisampleTexture.createView();
// 将画布纹理设置为多重采样纹理的解析目标
renderPassDescriptor.colorAttachments[0].resolveTarget =
canvasTexture.createView();
// 创建命令编码器
const encoder = device.createCommandEncoder({ label: '我们的编码器' });
// 开始渲染通道
const pass = encoder.beginRenderPass(renderPassDescriptor);
// 设置渲染管道
pass.setPipeline(pipeline);
// 绘制三角形（调用顶点着色器3次）
pass.draw(3);
// 结束渲染通道
pass.end();
// 完成命令缓冲区并提交执行
const commandBuffer = encoder.finish();
device.queue.submit([commandBuffer]);
}
// 监听画布尺寸变化，自动调整并重新渲染
const observer = new ResizeObserver(entries => {
for (const entry of entries) {
const canvas = entry.target;
const width = entry.contentBoxSize[0].inlineSize;
const height = entry.contentBoxSize[0].blockSize;
// 确保尺寸在设备支持的最大范围内
canvas.width = Math.max(1, Math.min(width, device.limits.maxTextureDimension2D));
canvas.height = Math.max(1, Math.min(height, device.limits.maxTextureDimension2D));
// 重新渲染
render();
}
});
observer.observe(canvas);
}
// 错误提示函数
function fail(msg) {
// eslint-disable-next-line no-alert
alert(msg);
}
// 启动程序
main();

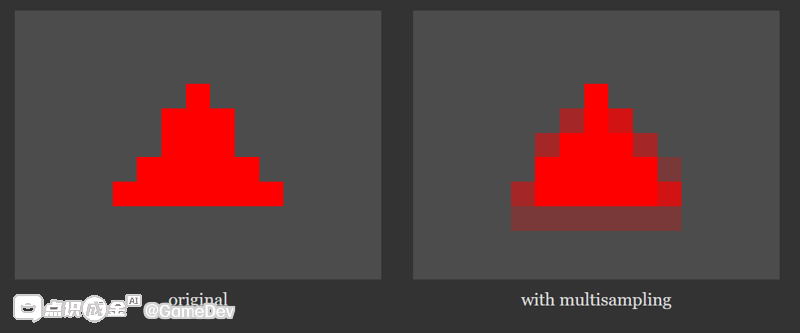

虽然视觉上差异可能不明显，但如果我们在低分辨率下将两者并排比较 —— 左侧是未使用多重采样的原始图像，右侧是启用了多重采样的图像 —— 就能清晰看到右侧的图像已经进行过抗锯齿处理。
具体来说，未启用多重采样的三角形边缘会呈现明显的 “锯齿状”（像素块离散分布），而启用后边缘会更平滑：这是因为多重采样通过对边缘区域的多个采样点计算，最终融合出更自然的过渡色，减少了块状感。这种差异在低分辨率下尤为突出，因为像素密度较低时，锯齿问题会更明显。
需要注意的几点：
在 WebGPU 1.0 版本中，count的值只能设为 4：
在渲染管道上设置 multisample: { count }时，只能使用 4 或 1 这两个值。同样，纹理的 sampleCount属性也只能设为 4 或 1。其中 1 是默认值，表示该纹理不是多重采样纹理。
这一限制意味着 WebGPU 当前版本仅支持 4 倍多重采样（4x MSAA）或完全不使用多重采样（1x，即默认状态），暂时不支持其他倍数的多重采样配置。
多重采样并非基于网格分布

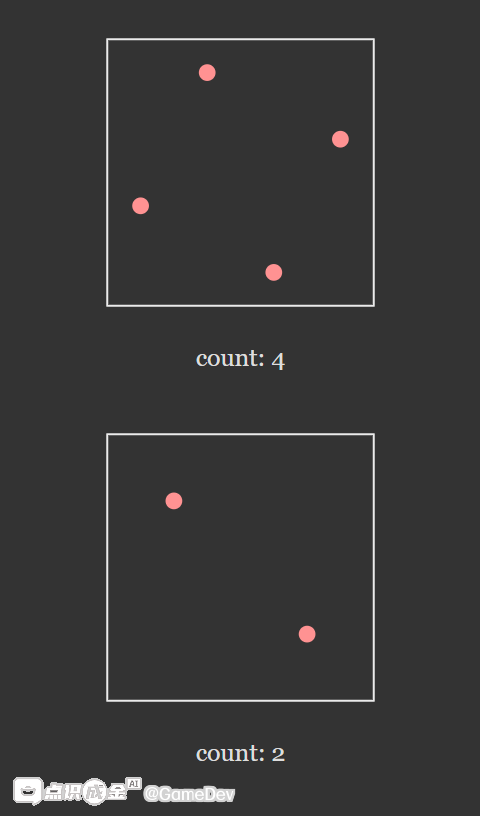

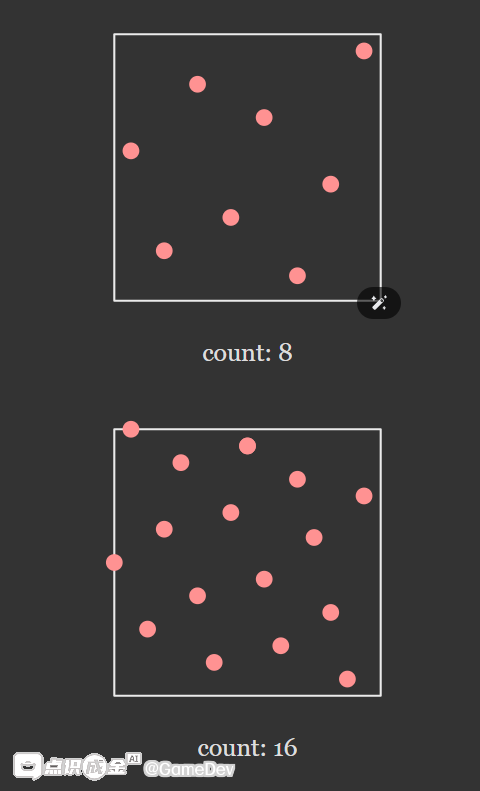

正如前文所指出的，多重采样的采样点并非呈规则网格排列。当 sampleCount = 4（即 4 倍多重采样）时，每个像素内的采样点位置大致如下（非精确坐标，仅示意分布逻辑）：
WebGPU 目前仅支持采样数（count）为 4 的多重采样配置。
关于 WebGPU 多重采样的补充说明
1. 并非每个渲染通道都必须设置解析目标
向 WebGPU 设置 colorAttachment[0].resolveTarget，本质是在告诉它：“当这个渲染通道中的所有绘制操作完成后，将多重采样纹理缩放到 resolveTarget所指定的纹理中”。
如果你的渲染流程包含多个渲染通道，通常不需要在每个通道都执行解析—— 更合理的做法是在最后一个渲染通道中进行解析。这样做的好处是避免中间步骤的性能损耗，因为过早解析会失去后续通道利用多重采样纹理进行处理的机会。
- 最优选择：在最后一个渲染通道中完成解析，效率最高；
- 备选方案：如果需要，也可以创建一个 “空的最后渲染通道”，不执行任何绘制，仅用于解析。此时需注意：除了第一个渲染通道外，其他所有通道的
loadOp都应设为'load'而非'clear'，否则之前渲染通道的结果会被清空，导致解析出错误的内容。
2. 可选择让片段着色器在每个采样点上执行（非默认行为）
前文提到，在多重采样纹理中，片段着色器通常每 4 个采样点仅执行一次：执行一次后，将结果存储到那些确实位于三角形内部的采样点中。这也是多重采样比 “4 倍分辨率渲染” 更快的核心原因 —— 减少了片段着色器的调用次数。
但 WebGPU 也提供了另一种可选模式：让片段着色器在每个采样点上单独执行。要实现这一点，需要结合 “阶段间变量（inter-stage variables）” 的相关配置：
- 在顶点着色器与片段着色器之间传递变量时，可以用
@interpolate(...)属性标记变量的插值方式。其中sample选项就会触发 “片段着色器按采样点执行”—— 此时片段着色器会为每个采样点单独运行一次。 - 同时，WebGPU 还提供了相关内置变量（builtin）辅助这种模式：
@builtin(sample_index)：作为输入，告知当前处理的是第几个采样点（可用于区分 4 个采样点）；@builtin(sample_mask)：作为输入时，会告诉你哪些采样点位于图形内部；作为输出时，可手动控制哪些采样点不更新颜色（例如屏蔽某些采样点的结果）。
这种 “按采样点执行片段着色器” 的模式会牺牲部分性能（调用次数增加），但能实现更精细的效果（例如基于每个采样点的位置计算不同颜色），适合对画质有极高要求的场景（如复杂光照、体积雾等）。
中心采样（center）与质心采样（centroid）
WebGPU 中有三种采样插值模式。前面我们提到了 'sample'模式（片段着色器为每个采样点单独调用一次），另外两种是默认的 'center'（中心采样）和 'centroid'（质心采样）。
'center' 模式：基于像素中心插值
'center'是默认模式，它会基于像素中心对阶段间变量（inter-stage variables）进行插值计算。

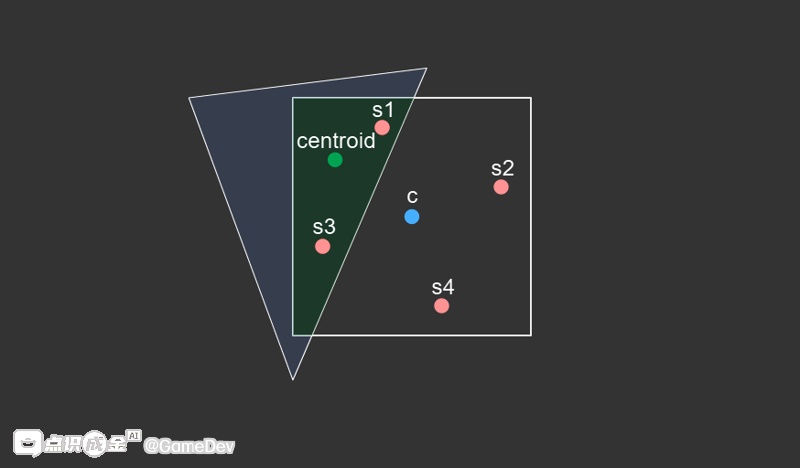

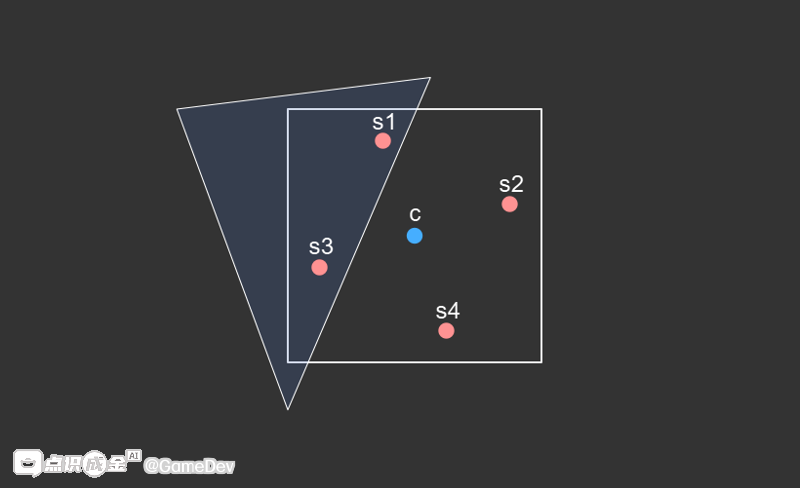

假设一个像素中有两个采样点（s1 和 s3）位于三角形内部（如你所见），此时片段着色器只会调用一次，并且传入的阶段间变量值是基于像素中心（c）插值得到的。但问题在于：这个像素中心（c）可能在三角形外部（即使部分采样点在内部）。
这种情况未必会产生明显问题，但如果你的计算逻辑假设 “插值位置一定在三角形内部”，就可能出错。举个例子：假设我们在顶点着色器中定义了重心坐标（barycentric coordinates）—— 这是三个范围在 0 到 1 之间的坐标，每个值代表某点到三角形一个顶点的距离。我们可能会在顶点着色器中这样定义：
struct VOut {
@builtin(position) position: vec4f,
@location(0) baryCoord: vec3f,
};
@vertex fn vs(
@builtin(vertex_index) vertexIndex : u32
) -> VOut {
let pos = array(
vec2f( 0.0, 0.5), // top center
vec2f(-0.5, -0.5), // bottom left
vec2f( 0.5, -0.5) // bottom right
);
let bary = array(
vec3f(1, 0, 0),
vec3f(0, 1, 0),
vec3f(0, 0, 1),
);
var vout: VOut;
vout.position = vec4f(pos[vertexIndex], 0.0, 1.0);
vout.baryCoord = bary[vertexIndex];
return vout;
}
@fragment fn fs(vin: VOut) -> @location(0) vec4f {
let allAbove0 = all(vin.baryCoord >= vec3f(0));
let allBelow1 = all(vin.baryCoord <= vec3f(1));
let inside = allAbove0 && allBelow1;
let red = vec4f(1, 0, 0, 1);
let yellow = vec4f(1, 1, 0, 1);
return select(yellow, red, inside);
}
上面我们将（重心坐标）1, 0, 0 与第一个顶点关联，0, 1, 0 与第二个顶点关联，0, 0, 1 与第三个顶点关联。在这些顶点之间进行插值时，得到的所有值都不应小于 0 或大于 1。
在片段着色器中，我们通过 all(vin.baryCoord >= vec3f(0)) 来检测这些插值后的值（x、y、z 三个分量）是否全部大于等于 0；同时通过 all(vin.baryCoord <= vec3f(1)) 检测它们是否全部小于等于 1。最后我们将这两个检测结果进行 “与”（&）运算，这样就能判断当前位置是在三角形内部还是外部。最终的逻辑是：如果在内部，就选择红色；如果在外部，就选择黄色。由于我们是在三角形的顶点之间进行插值，理论上这些插值位置应该始终处于三角形内部。
为了实际验证这一效果，我们也可以将示例的分辨率调低，这样更容易观察到结果差异。
const observer = new ResizeObserver(entries => {
for (const entry of entries) {
const canvas = entry.target;
const width = entry.contentBoxSize[0].inlineSize / 16 | 0;
const height = entry.contentBoxSize[0].blockSize / 16 | 0;
canvas.width = Math.max(1, Math.min(width, device.limits.maxTextureDimension2D));
canvas.height = Math.max(1, Math.min(height, device.limits.maxTextureDimension2D));
// re-render
render();
}
});
observer.observe(canvas);
Css样式：
canvas {
image-rendering: pixelated;
image-rendering: crisp-edges;
display: block; /* make the canvas act like a block */
width: 100%; /* make the canvas fill its container */
height: 100%;
}

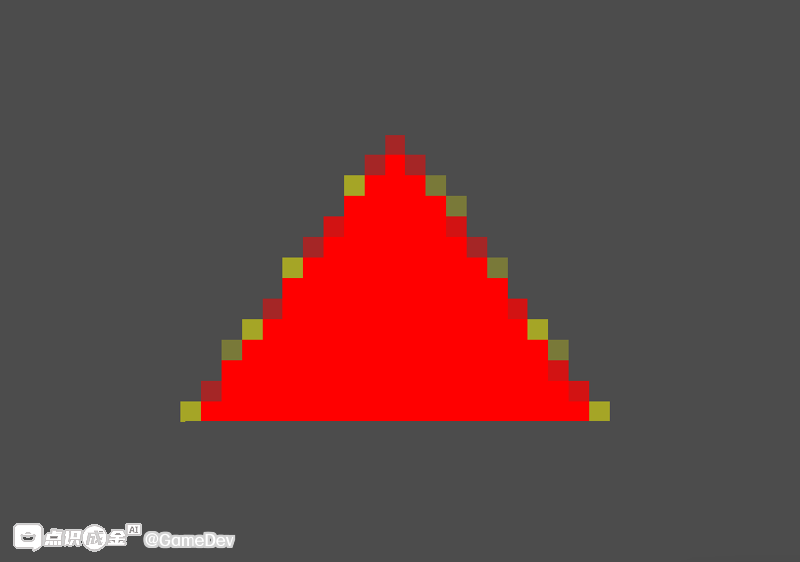

运行后可以看到如下画面：
我们可以看到，部分边缘像素中包含黄色。这是因为，正如前面所指出的，传递给片段着色器的、经过插值的阶段间变量值，是基于像素中心计算的。在我们看到黄色的那些情况中，（该像素的）中心正处于三角形外部。
将插值采样模式切换为 “质心”（'centroid'）模式，可尝试解决这一问题。在 “质心” 模式下，GPU 会使用三角形位于该像素内部区域的质心（作为插值基准）。
如果我们以这个示例为例，并将插值模式改为 “质心”（'centroid'）模式：
struct VOut {
@builtin(position) position: vec4f,
@location(0) @interpolate(perspective, centroid) baryCoord: vec3f,
};

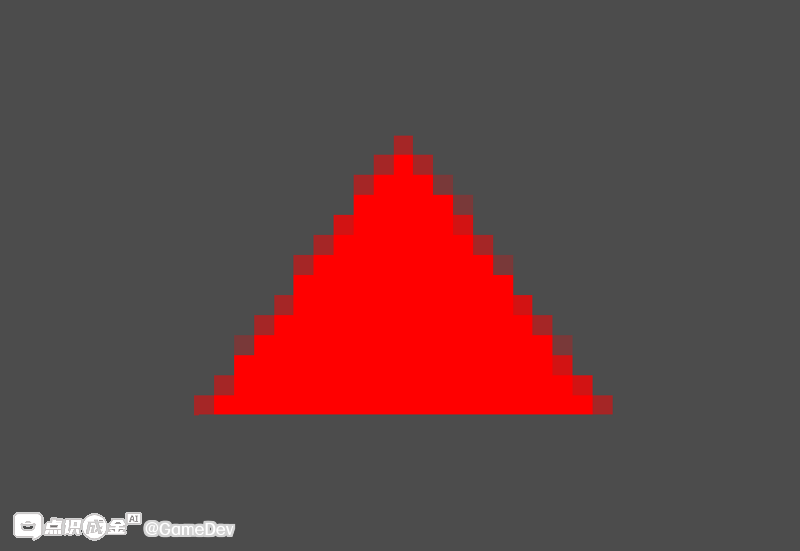

现在，GPU 会传递基于质心插值得到的阶段间变量值，之前出现的黄色像素问题也随之消失了。
注意：GPU 未必会实际计算三角形位于像素内部区域的质心。（该模式）仅能保证一点：阶段间变量的插值计算，会基于三角形与像素相交部分内部的某个位置来进行。
（说明：“centroid” 此处为技术语境下的 “质心”，即几何图形的中心平衡点；“intersects” 指图形间的 “相交”，具体为三角形边缘与像素边界交叉重叠的区域，是判断插值位置范围的关键前提。）
三角形内部的抗锯齿该如何处理？
多重采样通常仅对三角形的边缘有帮助。由于它只调用一次片段着色器，当所有采样点都位于三角形内部时，片段着色器的同一结果会被写入所有采样点 —— 这意味着最终效果与不使用多重采样相比没有任何区别。
在上面的示例中，我们绘制的是纯红色三角形，因此显然不存在问题。但如果我们是从纹理中采样（获取颜色），而三角形内部存在相邻的高对比度颜色，那该怎么办呢？我们难道不希望每个采样点的颜色都来自纹理中的不同位置吗？
在三角形内部，我们会使用 MIP 贴图（纹理多级渐远贴图）和滤波技术来选择合适的颜色，因此三角形内部的抗锯齿可能不那么重要。另一方面，某些渲染技术下这仍可能成为问题 —— 这也正是为什么除了多重采样之外，还存在其他抗锯齿解决方案；同时，这或许也是如果你想进行逐采样点处理，就可以使用 @interpolate(..., sample)（采样模式插值）的原因。
多重采样并非唯一的抗锯齿解决方案
本文中我们提到了两种解决方案：（1）先渲染到更高分辨率的纹理，再将该纹理以较低分辨率绘制（即超采样抗锯齿的核心思路）；（2）使用多重采样。不过，除此之外还有许多其他方案。这篇文章介绍了其中的几种，可供参考。
