在某些情况下，我们可能想要只渲染屏幕的一部分，屏蔽掉当前颜色缓冲区的其他部分。在OpenGL中有两种方法可以做到这一点，Scissor Regions和Stencil Buffer。本文将解释如何在OpenGL应用程序中使用这两种方法。

发生在片元着色器后的渲染管线执行操作按照顺序通常为：

$$
Alpha test → Stencil Test → \
Depth Test → Color Blending → FBO
$$

抛开Pixelownershiptest，ScissorTest与StencilTest在流程前方，这很容易想象，好不容易通过了深度测试，结果被裁切了，任谁都是不同意的。而AlphaTest在Stencil Test前方，也不难理解，因为有时需要对特定的Alpha值进行模板测试，需要注意的是AlphaTest开启后会影响earlyZ的启用，开启AlphaTest在Opengl中是通过glEnable(GL_ALPHA_TEST)并配合glAlphaFunc(GL_GREATER, 0.5)进行操作，这与在片元中直接通过类似判断if(gl_FragColor.a < 0.5) discard是等价的。ColorBlend在输出FBO前也是能够理解的，因为只有片元的所有测试都通过了，此时进行颜色混合才是合理的。

Scissor Regions

在渲染时，Scissor Regions与Stencil Buffer都可用来屏蔽BackBuffer的部分区域，其中比较简单的是Scissor Regions(裁剪区域)。Scissor Regions是缓冲区的一个矩形区域，在这个区域内，渲染过程通常会把Scissor Regions以外的内容忽略(丢弃)。只保留Scissor Regions区域内的内容并把该区域内容写入缓冲区，因此要想在Scissor Regions区域外写入颜色或深度缓冲区的内容只能修改或增加Scissor Regions的位置与大小。

与其他OpenGL的状态启用类似，当使用glEnable启用特定状态进行渲染时，使用GL_SCISSOR__TEST符号常量对Scissor Regions进行裁剪测试。一次只能有一个裁剪区域，裁剪区域所覆盖的区域是由OpenGL函数glScissor设置的。它需要设置4个参数：裁剪区域x和y的起始位置坐标，以及该区域的尺寸大小(宽高)。与glViewport一样，这些参数是在屏幕空间中，因此是以像素为单位度量的。值得注意的是，裁剪测试也会影响清屏的过程(glClear)：如果启用了裁剪测试，那么它只会清除裁剪区域内的内容。

Stencil Buffer

另一种屏蔽BackBuffer特定区域的方法是通过StencilBuffer(模板缓冲),它与深度或颜色缓冲区一样，也是缓冲区的一种，其大小就是屏幕大小。StencilBuffer与Scissor Regions(裁剪区域)通过设定矩形区域的方式不同，StencilBuffer可以通过绘制几何图形进行模板测试，如：可以在模板缓冲区中绘制一个圆，这样就只渲染圆中的片元，这对于第一人称射击类的游戏来讲是很基础的功能(如狙击镜效果等)。

在模板缓冲中，通常每个模板值(Stencil Value)是8位的(即1字节，相当于uint8_t类型大小（0~255）)。所以每个片元一共有256种不同的模板值。所以模板值是可改变的，改变的方式可以通过递增、递减、覆盖或对现有模板值执行布尔运算进行，与深度缓冲一样，我们可以对包含模板值的片元决定是否绘制还是对其丢弃，也可以叠加多个对象到同一个模板缓冲中，并进行后续操作。

可以使用GL_STENCIL_TEST符号常量来启用对模板缓冲的测试和写入，并使用glStencilFunc和glStencilOp这两个OpenGL函数来做进一步控制。其中glStencilFunc控制如何对模板缓冲进行测试，它有三个参数: func、ref和mask。模板测试的工作原理与深度测试相同——同样可以检查现有值是否大于、小于或等于某个值，以及通过func参数设置的其它比较方式（GL_NEVER,GL_LESS,GL_LEQUAL,GL_EQUAL,GL_GREATER,GL_NOTEQUAL,GL_GEQUAL,GL_ALWAYS）。深度测试使用的值是相机空间的z坐标，但模板测试使用的是ref参数提供的值。将（ref参数值 & mask和 已在模板缓冲中的ref值 & mask）进行比较。这允许我们对多个并发测试使用一个模板缓冲。下面是一些使用glStencilFunc的例子。

glStencilFunc(GL_ALWAYS, 1, 0)：如果我们启用模板缓冲，并使用该模板函数来确定哪些内容进入模板缓冲，模板测试将始终通过(由于GL_ALWAYS操作)。

glStencilFunc(GL_GREATER, 1， ~0)：在这种情况下，ref值(本例中为1)和模板缓冲中的现有ref值将同时与掩码值~0并操作，该掩码值将执行按位NOT操作。这将把值0反转为1，意味着掩码将保持ref值不受影响(1与1并操作结果为1)。func参数值为GL_GREATER将只允许值大于现有的模板值（也就是（ref参数值 & mask > 已在模板缓冲中的ref值 & mask））才让其测试通过,所以在这种情况下,如果现有模板ref值为0,该模板测试函数就会测试通过(1大于0 ),否则模板函数就会失败。

glStencilFunc(GLEQUAL, 255, 8)：如果模板缓冲区现有值是1,这个GL_EQUAL的测试将失败——因为255 & 8=8显然不会等于1 & 8=0，但是如果模板缓冲区现有ref值是8，那么测试就会通过了。

当模板测试通过或失败时后续的操作将由glStencilOp函数决定。该函数接受3个参数，分别控制当模板测试失败时、模板测试通过但随后片元未能通过深度测试时、以及当模板测试和深度测试都通过(或模板测试通过而深度测试被禁用)时发生的情况。然后，我们可以保持、重置、增加或替换当前的模板缓冲区的值。甚至可以不需要实际更新它的内容，以便再次复用该模板缓冲区。

glStencilOp(GL_ZERO, GL_KEEP, GL_KEEP)：如果模板测试失败，将设置该模板位置的值为零。如果模板测试通过了，即使深度测试失败了，也将保持现有模板值不做更改。

glStencilOp(GL KEEP, GL KEEP, GL REPLACE) : 如果模板测试失败，或者模板测试通过但随后片元未能通过深度测试时，就保持原有的模板值不做改变。但是，如果模板和深度测试都通过了，则模板缓冲中的值将被glStencilFunc的当前ref值替换。

glStencilOp(GL_KEEP, GLREPLACE, GL_KEEP): 如果模板测试通过，但深度测试失败，模板缓冲区中的值将被替换。这可以用来确定一个物体与另一个物体相交的位置，因为物体A与物体B相交的部分将无法通过深度测试。

下面看代码：

void Renderer::RenderScene() {
        // 清除缓冲区
	glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER);
	// 启用裁剪测试
        if (usingScissors) {
		glEnable(GL_SCISSOR_TEST);
                // 确定裁剪区域
		glScissor(static_cast<float>(width) / 2.5f, static_cast<float>(height / 2.5f),
			static_cast<float>(width) / 5.0f, static_cast<float>(height / 5.0f));
	}
	glUseProgram(currentShader->GetProgram());
	UpdateShaderMatrices();
	glUniform1i(glGetUniformLocation(currentShader->GetProgram(), "diffuseTex"), 0);
	glActiveTexture(GL_TEXTURE0);
	// 启用模板测试
        if (usingStencil) {
		glEnable(GL_STENCIL_TEST);
                // 禁止颜色缓冲区的写入
		glColorMask(GL_FALSE, GL_FALSE, GL_FALSE, GL_FALSE);
		// 不管目标模板缓冲区的颜色值如何，始终测试通过
                glStencilFunc(GL_ALWAYS, 2, ~0);
                // 无论模板测试与深度测试结果如何，都将替换目标模板缓冲区的值
		glStencilOp(GL_REPLACE, GL_REPLACE, GL_REPLACE);

		quad->Draw();
                // 开启颜色缓冲区写入
		glColorMask(GL_TRUE, GL_TRUE, GL_TRUE, GL_TRUE);
		// 当目标模板值为2时，则模板测试通过
                glStencilFunc(GL_EQUAL, 2, ~0);
                // 无论模板测试与深度测试的结果如何,目标模板值都将保持结果不变
		glStencilOp(GL_KEEP, GL_KEEP, GL_KEEP);
	}
	triangle->Draw();

	glUseProgram(0);
	glDisable(GL_SCISSOR_TEST);
	glDisable(GL_STENCIL_TEST);
	SwapBuffers();
}

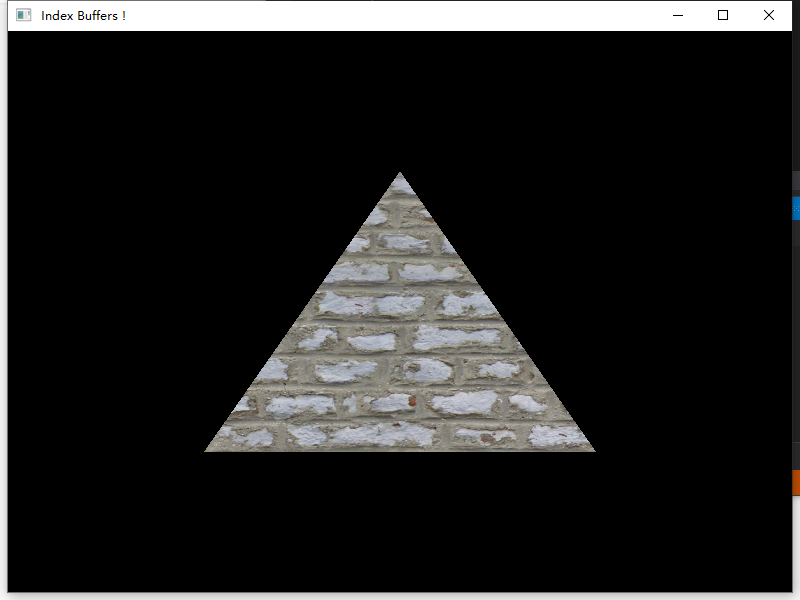

在上面的代码中，通过usingScissors变量开启裁剪测试，以及通过usingStencil开启模板测试，这两个变量默认为false，当不开启裁剪与模板测试时的画面如下：

裁剪测试的代码比较简单，通过glEnable(GL_SCISSOR_TEST)开启裁剪测试并通过

glScissor(static_cast<float>(width) / 2.5f, static_cast<float>(height / 2.5f),
			static_cast<float>(width) / 5.0f, static_cast<float>(height / 5.0f))

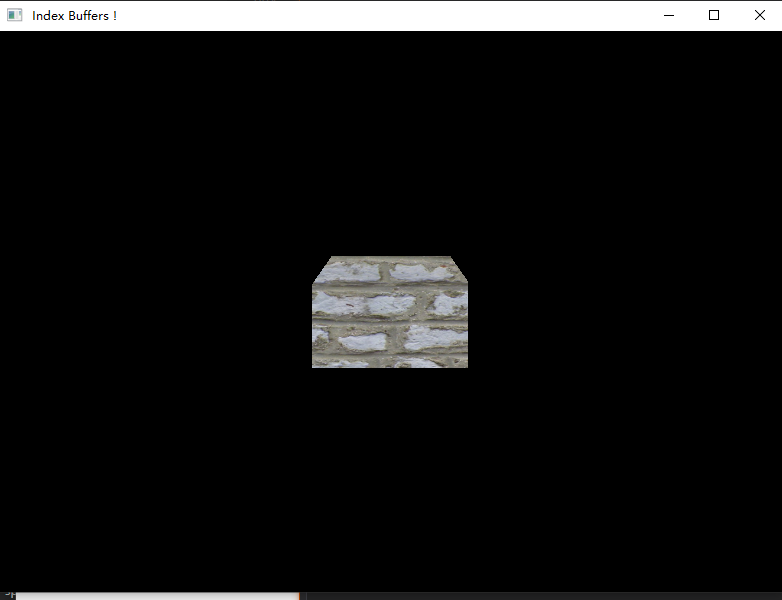

上述代码确定裁剪位置及大小，当开启裁剪测试时的画面如下：

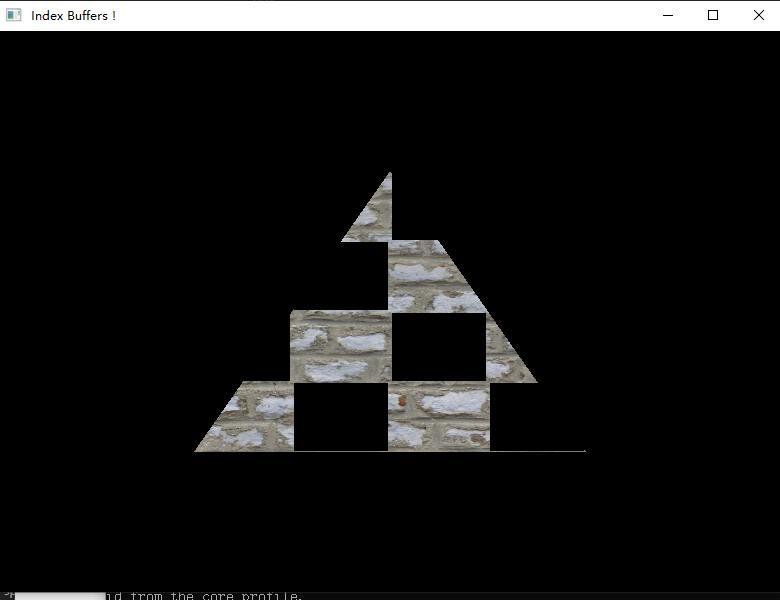

当只开启模板测试时，我们引入了glColorMask(GL_FALSE, GL_FALSE, GL_FALSE, GLFALSE)，值为GL_FALSE时代表各颜色通道不对颜色缓冲区进行更改，此时的运行画面如下：

之所以画面呈现的是方格形屏蔽，是因为我们在绘制四边形(quad->Draw())使用的图片如下：

并通过片元着色器对图片透明度部分进行提前丢弃：

uniform sampler2D diffuseTex;

in Vertex {
	vec2 texCoord;
} IN;

out vec4 gl_FragColor;

void main(void){
	vec4 value = texture(diffuseTex, IN.texCoord).rgba;
	if(value.a == 0.0) {
		discard;
	}
	gl_FragColor = value;
}

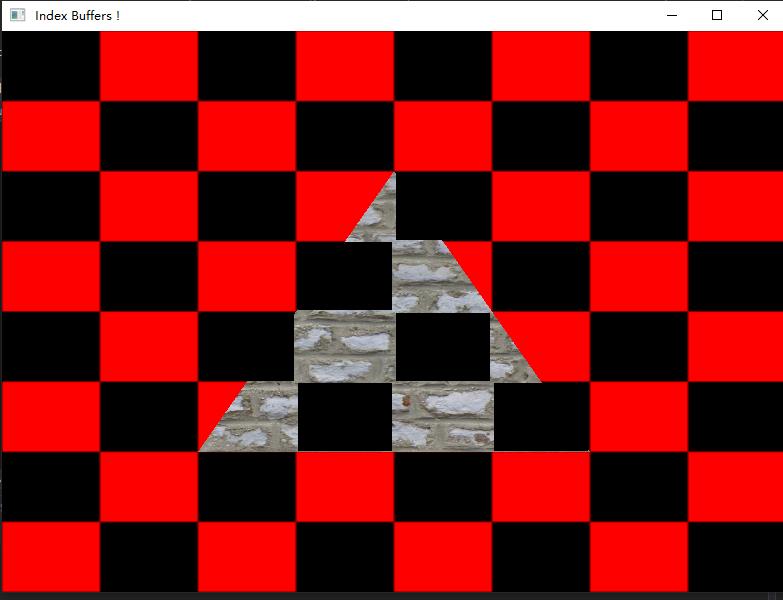

如果注释掉glColorMask(GL_FALSE, GL_FALSE, GL_FALSE, GLFALSE)这部分代码，那它的画面如下：

所以在设置模板值得过程中，必须对颜色缓冲区得写入进行限制。
